図は、作成されたツールを超えて移動することがよくあります。モデルは「Visual Paradigm Desktop」から対応する図をその後、他のアプリと共有したり、ドキュメントに含めたり、テキストベースの図構文での作業を好む人によって洗練させたりする必要があります。
この機能強化により、Visual Paradigm Desktop」から対応する図を「Pipeline」に送信すると、対応する場合は図をコードベースの形式に変換します。その後、VPasCode」でコードを取得し、PlantUML、Mermaid、または Graphviz として編集を続行できます。これは、図に Visual Paradigm エコシステム内での別の経路を提供します：デスクトップモデリングから Pipeline 内のアーティファクトへ、そしてそこからコードベースの編集へ。
Pipeline とは何か？
Pipeline は、Visual Paradigm アプリ間およびツール間で移動するアーティファクトのための共有リポジトリです。各アプリはワークフローの異なる部分をサポートしており、あるアプリで作成された作業が別のアプリで役立つことがあります。Pipeline は、必要な場所でアーティファクトを取得できるように、それらを保存する場所を提供します。
例えば、Visual Paradigm Desktop で作成した図を Pipeline に送信し、他の接続されたアプリで使用できます。以前は、ユーザーは Pipeline から図を取得して Visual Paradigm OpenDocs で使用し、ドキュメントワークフローをサポートしていました。現在、変換をサポートする図については、Pipeline は VPasCode での編集用にコードベースの図バージョンも提供できます。
なぜデスクトップの図を VPasCode に送信するのか？
Visual Paradigm Desktop は、図を視覚的に扱うのに適しています。VPasCode はテキストベースのアプローチをサポートしており、視覚エディタでのみ変更を加えるのではなく、図の背後にある構文で作業できます。新しい変換機能は、これらの 2 つの作業方法を結びつけます。
- 他のツールで作業を続ける：対応する図を Visual Paradigm Desktop から Pipeline に移動し、その後 VPasCode で取得します。
- コードベースの図を使用して編集する：その形式がサポートされている場所で、生成された PlantUML、Mermaid、または Graphviz のコードで作業します。
- アーティファクトの再利用性を高める：Pipeline は、各アプリを孤立した宛先として扱うのではなく、Visual Paradigm アプリ間で作業を移動するための橋渡し役として機能します。
- タスクに合ったワークフローを選択する：Desktop で図を視覚的に作成または洗練させ、その後 VPasCode でテキストベースの編集を続行します。
これは、プロジェクトの異なる担当者や段階で異なる作業方法が求められる場合に特に役立ちます。モデラーは視覚的なモデリング環境を好むかもしれませんが、開発者は図をコードとして検査または編集したいと考えるかもしれません。Pipeline は、これらのステップ間でアーティファクトを運ぶのを助けます。
Visual Paradigm Desktop から図を Pipeline に送信する方法

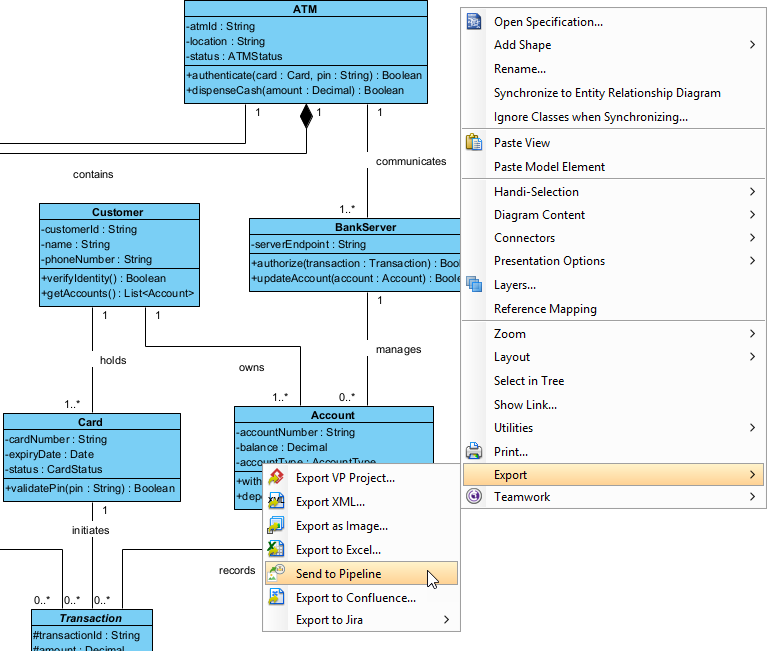

- Visual Paradigm Desktop で、送信したい図の背景を右クリックします。
- 「エクスポート > Pipeline に送信」を選択します。.
- 次のPipeline へ送信ダイアログで、アーティファクト名を入力してください。デフォルトでは図の名称が入力されています。必要に応じてそのままにしたり変更したりしてください。
- 「OK」をクリックして図の送信を開始してください。

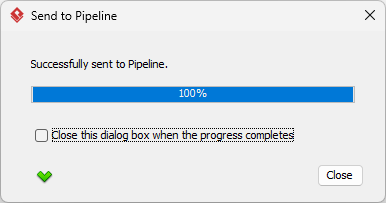

- 進捗ダイアログが完了するまで待ってから、「閉じる」.
アーティファクトは now Pipeline で利用可能になりました。図をコードに変換する機能をサポートする図の場合、生成されたコードを VPasCode で取得できます。
VPasCode での図の取得と編集方法
- 「VPasCode」.

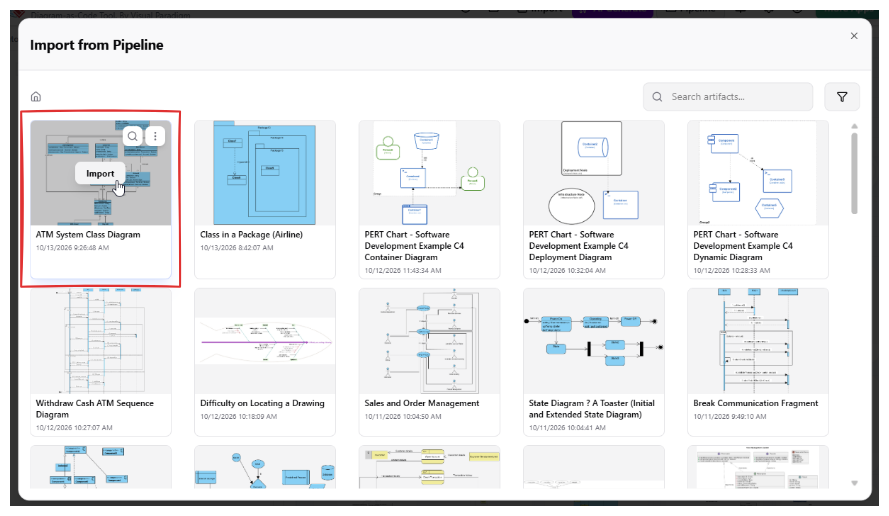

- ページ上部の「Pipeline」ボタンをクリックして Pipeline ウィンドウを開いてください。
- Visual Paradigm Desktop から送信した図を探してください。
- マウスをアーティファクトの上に移動させ、「インポート」.

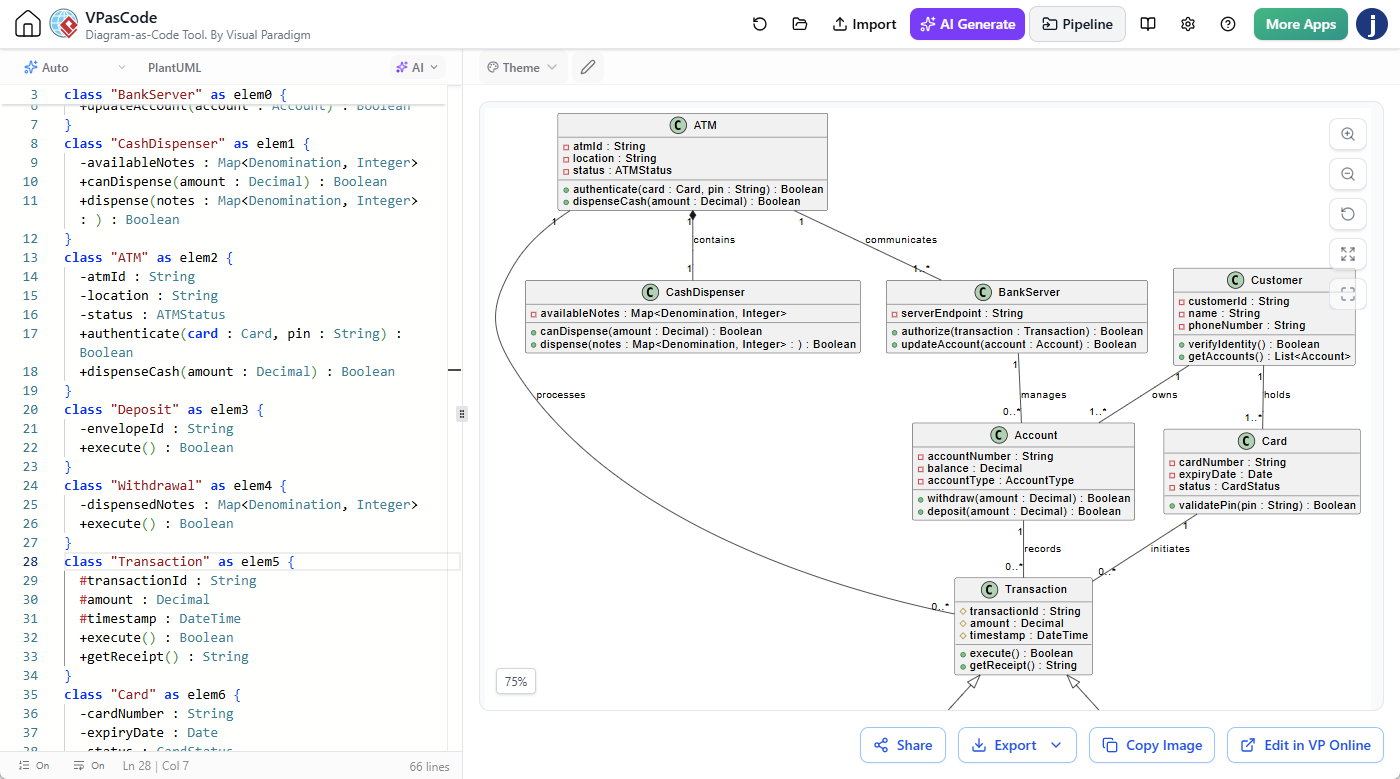

- 図のコードがエディタに読み込まれます。図の種類とサポートされている変換内容に応じて、PlantUML、Mermaid、または Graphviz のいずれかになります。
- VPasCode でコードを編集して、図の作業を続けてください。
VPasCode を試すPipeline アーティファクトを取得し、図をコードとして編集する方法を探ってみてください。

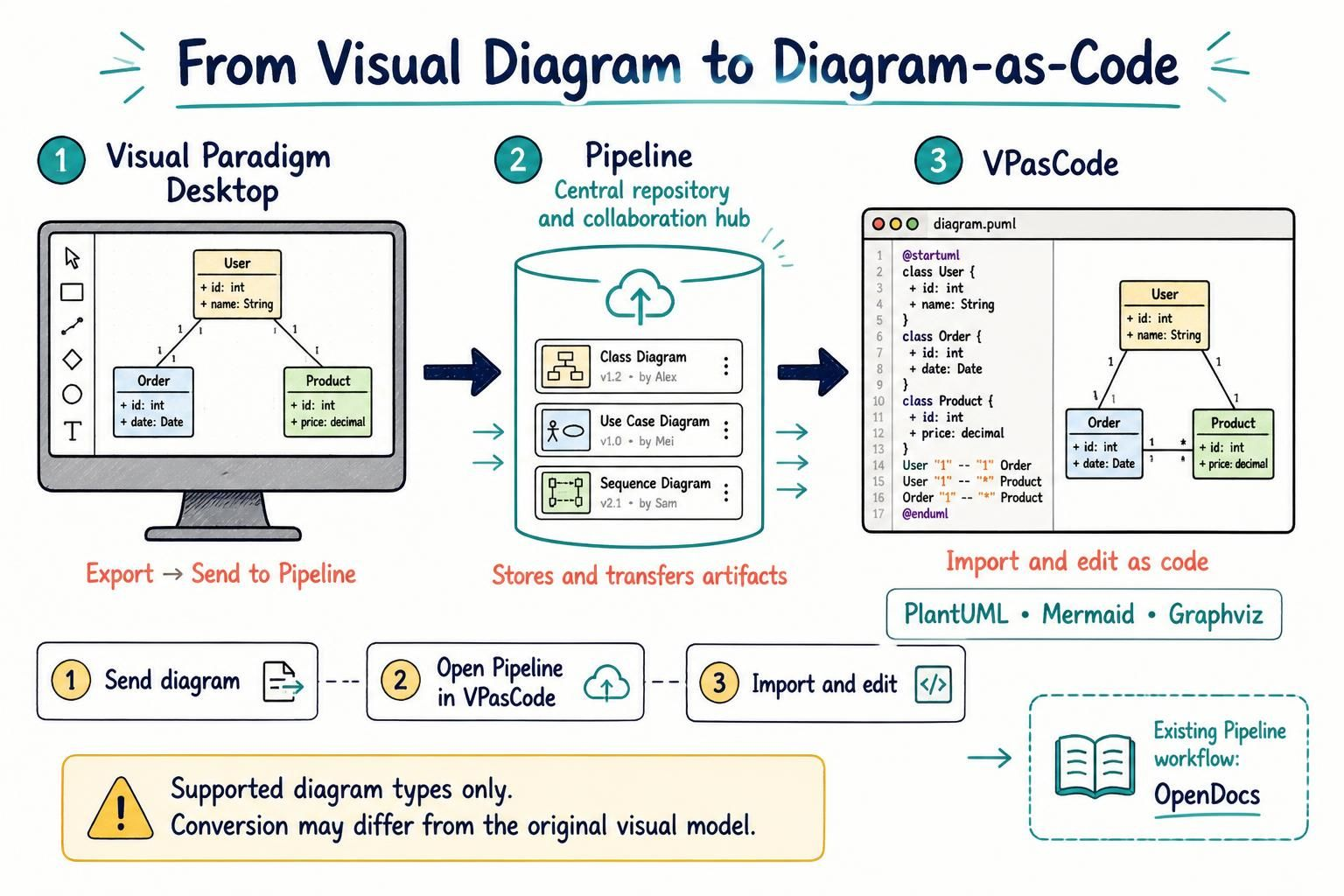

ワークフローの連携方法
ワークフローはシンプルです。Visual Paradigm Desktop で図を作成または改良し、Pipeline に送信して、VPasCode で取得し、コードベースで編集します。Pipeline はアプリケーション間の引き渡しポイントです。
- 作成:Visual Paradigm Desktop で図の作業を行ってください。
- 送信:図をパイプラインにエクスポートします。
- 取得:VPasCode でパイプラインアーティファクトを検索してインポートします。
- 編集:利用可能な場合は、生成されたコードとしての図形式で続行します。
これにより、デスクトップ図の有用性を元のモデリング環境を超えて拡張しやすくなります。また、ビジュアルモデリングとコード中心の図編集を組み合わせたチームのサポートも可能です。
OpenDocs との関係
パイプラインはすでに OpenDocs を含むワークフローをサポートしています。パイプラインから図を取得し、OpenDocs で使用してドキュメント作成のニーズに対応できます。今回の発表は、新しいコードとしての図変換と VPasCode 編集ワークフローに焦点を当てています。OpenDocs でパイプラインアーティファクトを使用することは既存の機能であり、ここで説明している機能強化ではありません。
図の変換について知っておくべきこと
- すべての図タイプをパイプラインに送信できるわけではありません。サポートは時間とともに改善されています。
- すべての図がコードとしての図変換をサポートしているわけではありません。利用可能性と構文は図の種類によって異なります。
- コードとしての図とビジュアルモデルは異なる表現形式です。完全に互換性があるわけではないため、変換されたコードと元の図はすべての詳細で一致するとは限りません。
Visual Paradigm は、変換中に図のコンテンツを可能な限り保持することを目指しています。ただし、ビジュアルモデルとテキストベースの図コードは異なる機能と構造を持つため、いくつかの違いが発生する可能性があります。元のモデルの正確な複製として信頼する前に、インポートされたコードとそのレンダリングされた図を確認してください。
アプリ間での図の移動を開始する
新しい変換機能により、パイプラインは Visual Paradigm ツール間の接続点としての役割を拡張します。Visual Paradigm Desktop からサポートされている図を送信し、VPasCode で取得し、利用可能な場合は PlantUML、Mermaid、または Graphviz で編集を続行できます。ワークフローにドキュメント作成も含まれる場合、パイプラインは既存の OpenDocs へのパスをサポートできます。
Visual Paradigm Desktop のパイプライン機能を確認するおよびVPasCode を開くコードとしての図編集を試すために。
